Кровельные сэндвич-панели начинают монтировать неправильно ещё до подъёма первого листа. Проблема не только в замках и герметике, но и в выборе техники и организации подачи материала. При подъёме панель нельзя нагружать в одной точке: это может привести к деформации листа и нарушению геометрии замка. Поэтому первый шаг — расчёт веса панели и подбор грузозахвата.
Подбор подъёмной техники под кровельные панели

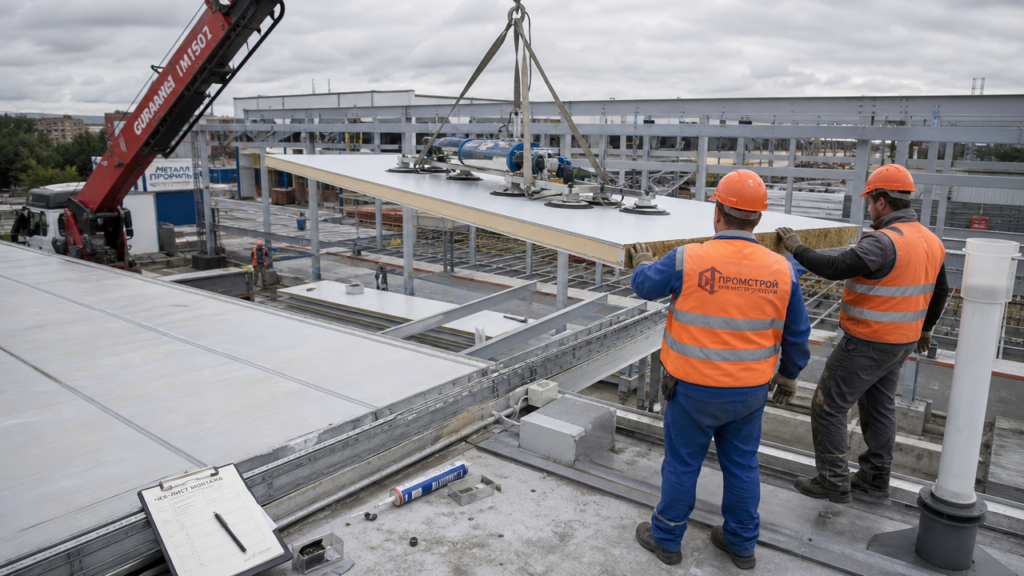

Для монтажа используют кран или манипулятор. Выбор зависит от высоты здания, длины и массы панели, а также от состояния и размеров площадки. При разгрузке листы нельзя ронять: применяют металлический трос и узкие стропы, которые не повреждают обшивку. Складирование выполняют в порядке последующего монтажа.
Вакуумные захваты применяют, когда важно уменьшить следы на лицевой поверхности панели. Одноконтурные модели российского производства подходят для монтажа панелей, а двухконтурные захваты грузоподъёмностью до 400 кг обеспечивают дополнительную устойчивость при потере давления в одном контуре. Отдельные модели грузоподъёмностью до 600 кг используют для стеклянных панелей. Конкретный захват выбирают по массе, покрытию и конструкции листа.
При узкой площадке или в здании с уже смонтированными стенами используют компактный мини-кран либо лебёдку с направляющими. Мини-кран удобен при подъёме и повороте длинных листов, а лебёдка подходит для подачи по прямой оси на односкатную кровлю. Панель нельзя поднимать за одну боковую точку: кромка может прогнуться, а замок — раскрыться.
Монтаж сэндвич-панелей на крышу: последовательность и узлы
Перед монтажом проверяют геометрию каркаса и положение прогонов. Они должны находиться в одной плоскости, иначе при креплении панель будет испытывать дополнительную нагрузку, а стык может потерять герметичность. Первый лист выравнивают особенно тщательно: его положение задаёт геометрию всей кровли.
Панели укладывают с учётом проектного уклона и направления стока воды. Листы крепят к прогонам самонарезающими винтами с уплотнительными шайбами. Крепёж затягивают без чрезмерного давления: сильный пережим деформирует обшивку, а слабая затяжка ухудшает герметичность.
Перед соединением замок очищают от стружки и загрязнений. Герметик наносят в паз по всей длине. При низкой температуре используют материал, подходящий для таких условий. Нахлёсты и стыки закрывают фасонными элементами с уплотнением, чтобы защитить утеплитель от влаги.
Прокладка электрики по кровельным панелям
Прокладку электрики выполняют с учётом многослойной конструкции панели, её утеплителя и металлической обшивки. Провода нельзя без защиты помещать внутрь панели: это нарушает конструкцию и требования пожарной безопасности. Для кабелей используют защитные трубы, гофру или кабель-каналы из материалов, устойчивых к влаге и предполагаемым нагрузкам.
На кровле удобнее применять наружную прокладку, поскольку к кабелю сохраняется доступ для осмотра и ремонта. Скрытый вариант допустим только при наличии защитной гофры и без нарушения целостности панели. Трассу крепят клипсами или хомутами, не создавая давления на обшивку и утеплитель. Схему прокладки оставляют доступной для обслуживания и возможного расширения сети.
Проход через кровельную панель для вентилятора, дефлектора или другого оборудования оформляют через проходной фланец из нержавеющей стали и герметичный ввод. Проём выполняют с технологическим зазором, торец защищают огнестойким материалом, а пароизоляцию восстанавливают после монтажа. Для узлов проходки предусматривают защиту от влаги и конденсата.
Металлическая обшивка может создавать электромагнитные помехи, поэтому силовые и слаботочные линии разделяют. Для чувствительных цепей применяют экранированный кабель и защитную металлическую гофру. На участках, где может скапливаться вода, кабель прокладывают только в герметичной оболочке или защищённом коробе.
Фасонные элементы и проходки как узел контроля
После фиксации панелей устанавливают коньковые элементы, карнизные планки и проходки под коммуникации. Фасонные элементы крепят с перехлёстом и уплотнением, повторяющим профиль панели. Вентиляционные зазоры в коньке предусматривают по проекту и защищают от осадков.
Отдельно проверяют герметичность вводов, состояние уплотнителей и отсутствие повреждений покрытия. Все проходки должны быть выровнены и равномерно прижаты по периметру. Работы и результаты проверки фиксируют в протоколах, особенно если узел связан с пожарной безопасностью или проходит через утеплитель.
Кровельная панель прощает ошибки только до первого серьёзного намокания: повреждённая обшивка, негерметичный стык или неправильно выполненная проходка приводят к попаданию влаги в утеплитель и ухудшению характеристик конструкции.
Порядок работ на кровле:
- проверка плоскости прогонов и геометрии каркаса до подъёма панелей;
- выбор техники, траверсы и грузозахвата под длину и массу листа;
- аккуратная разгрузка и складирование в порядке монтажа;
- укладка первого листа с тщательным выравниванием;
- прокладка коммуникаций в защитных трубах или коробах без повреждения панели;
- монтаж проходок и фасонных элементов после фиксации панелей;
- проверка герметичности, огнезащиты и состояния крепежа.
