Когда нужно за несколько недель создать защищённое от осадков помещение площадью 500–2000 квадратных метров, сэндвич-панели — самое экономичное решение. Такие ангары и склады поднимаются в два-три раза быстрее, чем кирпичные или блочные конструкции, при этом без потерь по теплоизоляции и прочности.
Суть в том, что панель — это готовый трёхслойный «пирог»: два металлических листа толщиной 0,5–0,7 мм с полиэстеровым или полиэфирным покрытием, между ними минеральная вата, пенополиуретан или пенополистирол слоем от 50 до 200 мм. Привезённая на объект панель монтируется винтами прямо на каркас без необходимости вязать арматуру, мешать раствор или ждать отвердения опалубки.
Выбор панелей под конкретное назначение
Для ангара под склад сельхозпродукции или автозапчастей достаточна стеновая панель толщиной 80–100 мм с минеральной ватой. Её теплопроводность на уровне 0,042 Вт/(м·К) позволяет в холодную зиму при минус 20 на улице удерживать внутри неотапливаемого помещения плюс 2–5 градусов за счёт собственного тепла и солнца. На практике сбережения на отоплении заметны, но воздух требует вентиляции, чтобы не скапливалась влага.
Для отапливаемого склада толщину берут 100–120 мм. Кровля над ангаром требует панели толщиной 150–200 мм — она несёт большую нагрузку от снега и нуждается в лучшей изоляции, чтобы избежать конденсата на внутренней поверхности. На юге, где снег редок, 100–120 мм кровельной панели достаточно.
Материал заполнителя выбирают по назначению. Минеральная вата огнеупорна и держит форму, но гигроскопична: при нарушении герметичности впитывает влагу. Пенополиуретан дороже на 20–30 процентов, но практически не впитывает воду и прочнее при динамических нагрузках — ветер его не раздвинет. Полистирол дешёвый, но горит, поэтому под складские помещения его избегают.
Каркас под панели: прогоны и обвязка
Основу делают из двутавра или профтрубы. Для ангара шириной 12–18 метров используют двутавр номер 20 (высота 200 мм, вес 18,4 кг/м) с шагом стоек 6 метров. Промежуточные прогоны под стеновые панели устанавливают на высотах 0, 1,5, 3 и 4,5 метра — это позволяет крепить панель в трёх точках по высоте, распределяя ветровую нагрузку равномерно.
Максимальный шаг саморезов при креплении панели к каркасу — 400 мм по периметру (по краям листа) и 500 мм в промежуточных местах. Используют самонарезающие винты 5,5×60 мм или 5,5×80 мм в зависимости от толщины прогона. Под головку винта обязательно подкладывают резиновую шайбу диаметром 25–30 мм и толщиной 2–2,5 мм — она герметизирует отверстие и не даёт винту врезаться в панель.

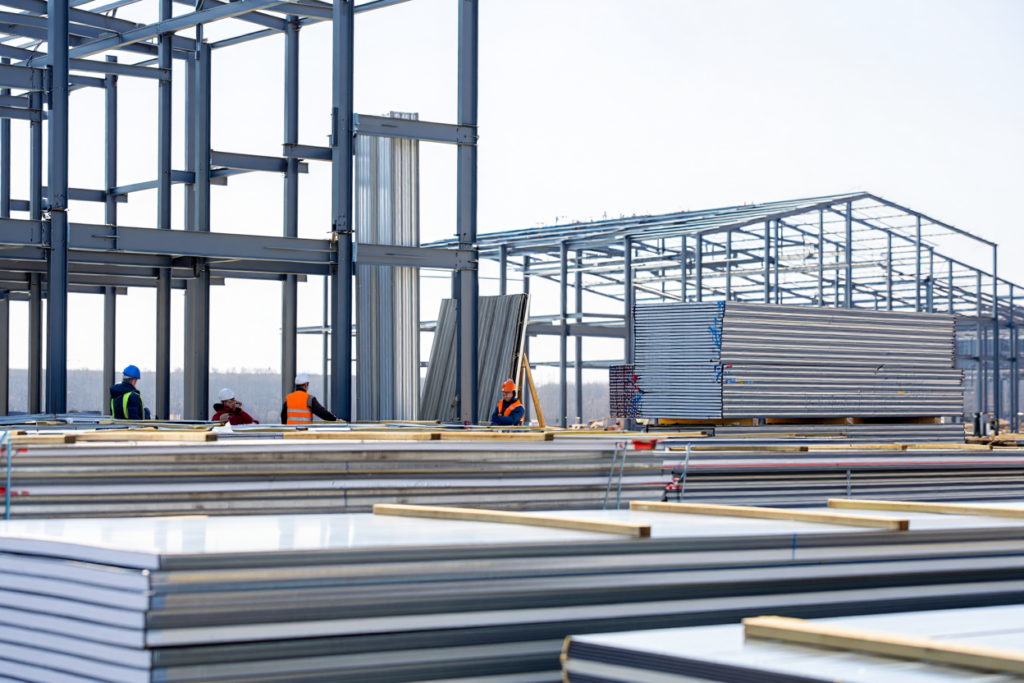

При сборке ангара 24×30 метров все стены закрывают за четыре рабочих дня бригадой из четырёх монтажников, если панели приходят уже раскроенными по проекту с готовыми отверстиями под ворота и окна. Раскрой панелей на месте циркулярной пилой со специальным диском требует последующей обметки и промывки мест срезов, иначе коррозия начнётся с краёв.
Кровля: уклон и дренаж
Кровельные панели укладывают с уклоном не менее 7 градусов, иначе вода задерживается в стыках. Стык между панелями сверху герметизируют силиконовым герметиком или монтажной пеной — после высыхания излишки срезают ножом заподлицо. Нижний стык защищают специальным нащельником из алюминия или стали, который одной стороной прижимается к панели саморезами, а другой направляет стекающую воду в сторону.
По периметру кровли устанавливают водосточные жёлоба. При площади ангара 500 квадратов средний расход воды при ливне составляет около 100–150 кубических метров в час, поэтому диаметр желоба берут 100–125 мм, а трубу спускают в грунт или в систему дренажа.
Частая ошибка — монтаж панелей без разметки уклона. Недостаточный уклон 4–5 градусов приводит к протечкам кровли в условиях интенсивных снегопадов, когда под слоем снега и льда вода застаивается.
Стыки панелей и герметизация
Вертикальный стык между панелями по стене делают внахлёст или встык с уплотнением. При внахлёсте верхняя панель заходит на нижнюю на 30–40 мм, что автоматически защищает нижний стык от прямого попадания влаги. Под внахлёст подкладывают ленту самоклеящегося герметика толщиной 2–3 мм.
Стык встык (торец в торец) требует большей аккуратности: стык закрывают уплотняющей лентой и внешним нащельником. При встык расходуется меньше материала, но зазор более 5 мм приводит к затеканию воды в панель. На ответственных объектах встык рекомендуют только опытной бригаде.
Торцы панелей (боковые грани с видимым слоем утеплителя) обрезают циркулярной пилой и закрывают алюминиевыми торцевыми планками, которые заворачиваются на 20–30 мм с каждой стороны. Защитную плёнку со стороны помещения оставляют до конца монтажа — это предотвращает царапины и загрязнения, которые потом трудно смываются.
Двери, ворота и окна
Проёмы под рулонные или распашные ворота вырезают в панелях ещё на заводе, если размеры известны заранее. Проём усиливают стальным профилем (уголком или швеллером) по периметру — это предотвращает деформацию панели при открывании ворот.
Входные двери располагают сбоку, вдали от основного потока воздуха в помещении. Каркас двери делают из стального профиля 40×40×2 мм, заполняют той же панелью, что и стены — это экономит материалы и упрощает сборку. Пороговую балку (порог) ставят высотой 5–10 см, чтобы дождевая вода не стекала внутрь при открытой двери.
Окна в ангарах используют редко — разве что в офисной части. При необходимости окна вырезают проёмом 800×1200 мм или 1000×1500 мм и вставляют готовый оконный блок с тройным стеклопакетом или монтируют поликарбонатное окно из сотовых листов толщиной 10 мм. Поликарбонат дешевле, не требует регулировки фурнитуры, но через 5–7 лет желтеет под солнцем.
Утепление и внутренний микроклимат
В неотапливаемом складе или ангаре для зерна, удобрений или строительных материалов толщины панели достаточно, чтобы не замёрзла вода в поилках животных и не развалилась досушиваемая древесина. Температура внутри при уличных минус 25 держится на уровне минус 5…0 градусов, что для большинства складских нужд приемлемо.
Отапливаемый склад требует панели толщиной 120–150 мм. При отоплении на уровне плюс 15 градусов и уличной температуре минус 20 теплопотери через панель толщиной 100 мм составляют примерно 35–40 Вт на квадратный метр, что в пересчёте на ангар площадью 600 квадратов даёт около 25 кВт постоянной нагрузки. Увеличение толщины до 150 мм снижает потери до 25 Вт/кв.м, обеспечивая экономию за счёт меньшей мощности котла.
Влажность внутри контролируют вентиляцией. Даже герметичный ангар пропускает воздух через двери и щели, но этого может быть недостаточно при хранении влажного материала или в холодное время. Вентиляция через боковые отдушины в разных концах здания обеспечивает естественный воздухообмен, улучшающийся при разнице температур.
Фундамент под быстровозводимый ангар
Под ангар из сэндвич-панелей фундамент не требует той же мощности, как под кирпичное здание. Вес панелей составляет примерно 20–25 кг на квадратный метр (в зависимости от толщины и плотности заполнителя), вес каркаса из двутавра и прогонов — ещё 10–15 кг/кв.м. Итого около 40 кг/кв.м, что в четыре раза легче кирпичной кладки.
Для ангара площадью 500 квадратов и общим весом около 20 тонн хватает свайно-винтового фундамента на 8–12 винтовых сваях диаметром 89–108 мм. Сваи вкручиваются вручную или мотобуром на глубину промерзания (в средней полосе это 1,5 метра), выступают над уровнем земли на 30–50 см, и на них крепится нижняя обвязка каркаса болтами М20 через приваренные пластины.
Свайный фундамент обходится в 2–3 раза дешевле ленточного бетонного и не требует опалубки — работа выполняется в любое время года, даже при мёрзлом грунте или высоком уровне грунтовых вод. Недостаток — нужна ровная площадка под монтаж.
Сроки монтажа и организация работ
Для ангара 24×30 метров (720 кв.м) при условии готового каркаса обшивка стеновыми панелями занимает 4–5 рабочих дней для бригады из четырёх человек. Кровля требует ещё 3–4 дня. Герметизация стыков, установка ворот и окончательная отделка занимают 2–3 дня. Итого от момента готовности каркаса до возможности начинать грузить ангар уходит 10–12 рабочих дней, то есть две недели реального календарного времени.
При заказе на заводе домокомплекта (все детали раскроены, отверстия просверлены, есть схема сборки) сроки сокращаются на 15–20 процентов.
Спешка опасна: монтаж в спешке приводит к неправильному креплению панелей, нарушению герметичности стыков и последующим протечкам. Спокойный темп в две недели предпочтительнее рискованного штурма за четыре дня.
Итоговая стоимость ангара 500 квадратов из сэндвич-панелей с каркасом, фундаментом, кровлей и воротами обходится в 500–700 рублей на квадратный метр чистой площади (только конструкция, без внутренней отделки и коммуникаций). Кирпичный ангар того же размера потребует вложений в 1200–1500 рублей на квадратный метр. Это означает, что сэндвич-панели окупаются за счёт скорости строительства и экономии на фундаменте и отоплении.
