Если вы строите ангар из сэндвич-панелей, знайте: герметичность, которая отлично держит тепло, одновременно создаёт проблему с воздухообменом. Панели практически не пропускают воздух — их теплопроводность низкая (у PIR-панелей это 0,019 Вт/(м·К)), но воздухопроницаемость близка к нулю. На объекте в Московской области, где мы строили складское здание размером 30х60 метров, без правильной вентиляции через месяц появилась конденсация под кровлей и запах затхлости в помещении. Три аспекта определяют эффективность теплого ангара: дышащая вентиляция, огнестойкость и реальная энергоэффективность.
Вентиляция: от расчёта воздухообмена к выбору системы
Теплый ангар требует вентиляции не потому, что кто-то того желает, а потому, что внутри её образуется влага. Люди выделяют влаги, техника работает, материалы испаряют воду. При герметичной оболочке из панелей влага накапливается и конденсируется на холодных поверхностях каркаса — начинается коррозия железа.
Расчёт воздухообмена ведётся по назначению помещения. Для обычного склада грузов норма — 3–5 кубических метров воздуха на одного человека в час, для животноводческого комплекса — уже 20–30 куб.м на голову. Если в вашем ангаре 20х50 метров работают четыре человека, объём помещения — 1000 кубометров. Минимальный воздухообмен — 20–25 куб.м в час. Вентилятор нужен на 25–30 кубометров в час, чтобы с запасом.
Бюджетный вариант для обычного хранилища — естественная вентиляция с помощью приточных и вытяжных клапанов. На крыше устанавливаем вытяжной дефлектор диаметром 150–200 мм (он выпускает горячий воздух за счёт разницы давления), на противоположной стене — приточный клапан того же размера. Затрат минимум, работает круглый год. Такая система воздухообмена обеспечивает 15–20 куб.м в час при открытых клапанах. Достаточно для небольшого склада, но если в ангаре работают люди активно или стоит оборудование, дефлектор не справится.

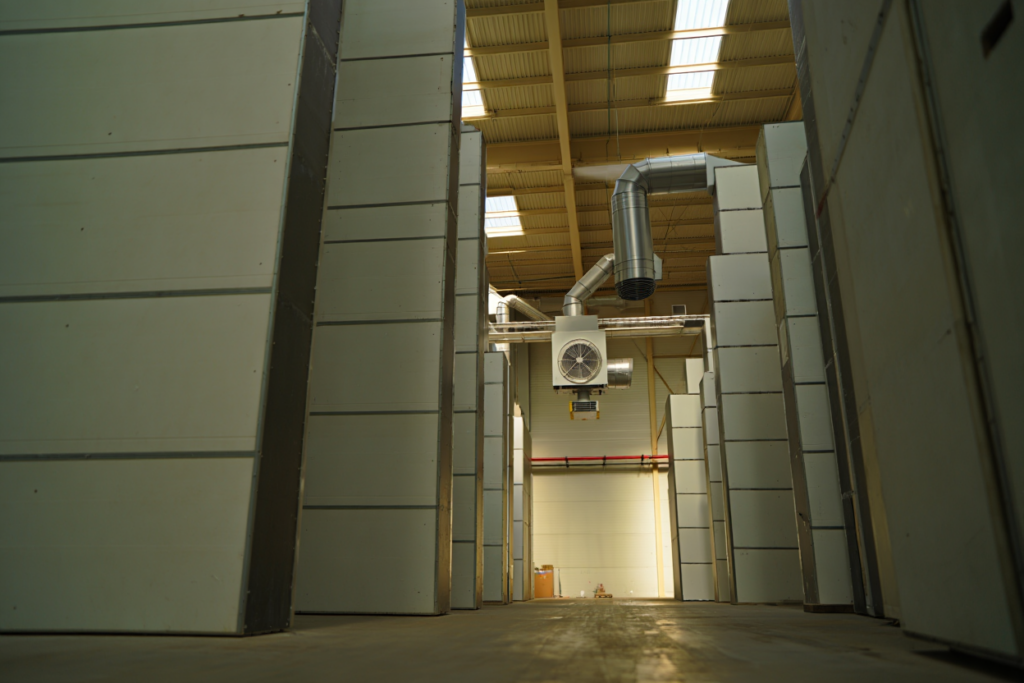

Второй вариант — приточно-вытяжная система с вентилятором. Покупаете центробежный вентилятор мощностью 0,5–1,5 кВт, монтируете его в воздуховод (обычно из оцинкованной трубы диаметром 160–250 мм), прокладываете по верхней части каркаса к стене или крыше. Вытяжку ставите аналогично на противоположной стороне. Такая система обеспечит 40–60 куб.м в час за счёт вентилятора и стоит 15–25 тысяч рублей вместе с монтажом. На объекте в Рязани мы установили вентилятор мощностью 0,75 кВт в ангар 24х40 метров, и влажность воздуха упала с 85% до 55–60% за три дня.
Три типа утеплителей — разная огнестойкость
Сэндвич-панели отличаются внутренним наполнением, и от него зависит не только теплоизоляция, но и огнестойкость. По СНиП 21–01–97 материалы разделены на группы горючести. Для ангара важна классификация RE — это несущие панели, которые держат нагрузку кровли.
Минеральная вата в качестве утеплителя обладает классом огнестойкости RE 60 — это означает, что при прямом воздействии огня панель не потеряет несущие свойства в течение 60 минут. Теплопроводность минваты — около 0,042 Вт/(м·К). Стоит такой наполнитель дешевле всего, примерно 1200–1400 рублей за кубический метр. Минус: вата впитывает влагу, поэтому требует гидроизоляции стыков. Со временем волокна могут проседать, но медленно.
Пенополистирол (ПСБ) — дешевле минваты, теплопроводность лучше (0,038 Вт/(м·К)), но горючесть выше. Класс огнестойкости обычно RE 30 — огонь распространяется быстрее. Стоит 1000–1200 рублей за куб. Для неотапливаемого ангара подойдёт, для теплого с людьми — рискованно.
ППУ (пенополиуретан) и особенно PIR (пенополиизоцианурат) — топ-вариант по характеристикам. PIR обладает теплопроводностью 0,019–0,022 Вт/(м·К) — в два раза лучше, чем минвата. Огнестойкость RE 60–90 в зависимости от производителя. ППУ и PIR не впитывают влагу, не оседают, служат 30+ лет без потери свойств. Цена выше: 1600–2000 рублей за куб. На объекте в Санкт-Петербурге мы выбрали PIR-панели толщиной 150 мм для кровли и 100 мм для стен — температура внутри ангара при уличных минус 20 держалась на уровне плюс 5 градусов без отопления, только за счёт теплоизоляции и солнца.
Толщина панели и удержание тепла
Тепловой расчёт ведётся через коэффициент теплопередачи U (вт на квадратный метр на один градус разницы). Для отапливаемого ангара в средней полосе рекомендуется U не выше 0,3 Вт/(м²·К). Это требует панели толщиной 100 мм с PIR или 150 мм с минватой.
Стеновую панель толщиной 80 мм с минватой держит U = 0,45 Вт/(м²·К) — это очень много теплопотерь. Если ангар 30х50 метров отапливается до плюс 15 градусов при уличной температуре минус 20 (разница 35 градусов), то потери тепла через 3000 квадратных метров стен составят 3000 × 0,45 × 35 = 47 кВт. Круглосуточно, круглый год. При электроотоплении это 330 кВт в сутки, или 10 тысяч киловатт-часов в месяц — сумма фантастическая. Переходим на 100 мм, коэффициент U падает до 0,25, потери становятся вполовину меньше.
На практике стеновую панель берут толщину 100 мм, кровельную — 150 мм. Крыша находится на солнце, теплоотдача там заметнее, и дополнительная изоляция окупается снижением расходов на отопление или кондиционирование. При монтаже проверяем, чтобы замок CE (полнопрофильный замок без зазоров) был плотно закрыт — его неплотность снижает эффективность на 10–15%.
Огнестойкость: какой класс выбрать и почему
Огнестойкость панели определяется не только наполнителем, но и толщиной металла и его качеством. Маркировка RE 60 означает, что при стандартном огневом испытании панель выдерживает 60 минут без потери несущей способности. Для жилых помещений и офисов требуется минимум RE 30, для промышленных складов — хватит и RE 20, но рекомендуют RE 60 для подстраховки.
Если в ангаре хранятся легковоспламеняющиеся вещества или работают люди, используем PIR или минвату с классом RE 60–90. На объекте в Московской области мы строили производственное помещение, и надзорные органы потребовали именно RE 60 — минвата с достаточной толщиной утеплителя. ППУ с классом RE 30 они отклонили.
Прямой связи между толщиной утеплителя и огнестойкостью нет — огнестойкость зависит от химического состава материала. Но более толстый слой замедляет распространение огня, поэтому панели 150 мм держат стандарт лучше, чем 80 мм из одного наполнителя.
Монтаж панелей и герметичность
Герметичность стыков — это не просто комфорт, это гарантия того, что панели будут держать свои тепловые характеристики. Крепим панели к каркасу самонарезающими винтами 5,5х60 мм с шагом 400 мм по краям листа (по верхней и нижней части) и 500 мм в поле панели. Перетягивать не нужно — это деформирует металл и нарушает контакт замка.
На стыках используем специальный герметик или самоклеющуюся уплотнительную ленту. На крыше, где панель укладывается с уклоном не менее 7 градусов, установка замка CE должна быть максимально плотной. При уклоне менее 7 градусов вода задерживается в стыке, и коррозия замка появляется за один–два сезона.
Энергоэффективность ангара определяется не только материалом, но и качеством монтажа. Щель в 2 мм по всему периметру стыка — это воздушный мостик, который может снизить эффективность на 5–10%.
Практический расчёт затрат на отопление
Ангар 40х60х6 метров (объём 14400 куб.м, площадь стен около 2400 м², кровли 2400 м²) с панелями 100 мм (стены) и 150 мм (крыша, PIR):
- Коэффициент U стен ≈ 0,23 Вт/(м²·К)
- Коэффициент U кровли ≈ 0,15 Вт/(м²·К)
- Расчётная разница температур внутри и снаружи: 20 градусов (внутри плюс 10, снаружи минус 10)
Суточные потери: 2400 × 0,23 × 20 + 2400 × 0,15 × 20 = 11040 + 7200 = 18240 ватт (18,2 кВт). За месяц отопительного сезона (180 дней) потребуется примерно 78 МВт·ч электроэнергии. При цене 5 рублей за кВт·ч это около 390 тысяч рублей в сезон. Если перейти на панели 80 мм, расходы возрастут на 40–50%.
Окончательный выбор вентиляции, толщины панелей и огнестойкости зависит от конкретного назначения ангара, климата региона и требований норм. Правильный расчёт на этапе проекта сбережёт вам не только деньги на эксплуатацию, но и гарантирует, что здание прослужит 30+ лет без деформаций и коррозии.
