Кривой каркас гаража сводит на нет всю экономию на сэндвич-панелях. Если стойка отклонена от вертикали на 8–10 мм, а вы просто притянули лист саморезами, через месяц на замке появляется щель, а зимой в неё задувает снег. При разнице диагоналей каркаса панели кровли могут лечь с перекосом. Ниже — весь процесс по шагам: от фундамента до вентиляции, с конкретными размерами и узлами крепежа.
Проверка фундамента и каркаса перед началом работ
Для гаража из сэндвич-панелей монтаж каркаса начинается не с профтрубы, а с замера основания. Монолитная плита должна иметь перепад высот не более 5 мм на 2 метра. Если используете свайно-винтовой фундамент, оголовки свай выводите в одну плоскость лазерным нивелиром. Разброс больше 10 мм уберёте только подкладками, а это неплотное прилегание панели к опоре.
Каркас под гараж 6 × 4 метра собираю из профтрубы 60 × 60 × 3 мм с шагом стоек 2 метра по длинной стороне и 1,5 метра по короткой. Для прогонов кровли при односкатной крыше шаг поперечин держу 1 метр, чтобы панель толщиной 100 мм не провисала под снегом. Вертикальность каждой стойки проверяю отвесом или уровнем с магнитным основанием, допуск — плюс-минус 2 мм на метр. Диагонали стен считаю по рулетке: расхождение до 10 мм на всю длину стены ещё можно выправить, больше 15 мм означает, что каркас поведёт при сварке.
Выбор панели, инструмента и крепежа под гараж
Для отапливаемого гаража в средней полосе берите стеновую панель толщиной 100 мм с утеплителем ПИР. Теплопроводность ПИР — около 0,022 Вт/(м·К). Минвата весит от 15 кг на квадрат и боится воды, пенополистирол крошится при резке. ПИР легче и не набирает влагу, но стоит дороже. Панель с обшивкой из оцинкованной стали 0,5 мм с полимерным покрытием выдерживает град и защищает металл от коррозии.
Резка панелей выполняется только пилой с мелким зубом или электролобзиком: болгарка сжигает полимерное покрытие и оставляет рваную кромку, куда заходит влага. Крепёж для монтажа стеновых сэндвич-панелей — самонарезающие винты 5,5 × 60 мм с уплотнительной шайбой из эластомера при толщине листа 100 мм. Шаг установки по краю панели — 400 мм, в середине — 500 мм. На один квадрат стены уходит 8–9 саморезов. Затягивайте винт до плотного прилегания шайбы, но без её выпучивания: если уплотнитель вылезает за края, вы передавили его и через год получите протечку.
Пошаговая инструкция монтажа сэндвич-панелей для гаража

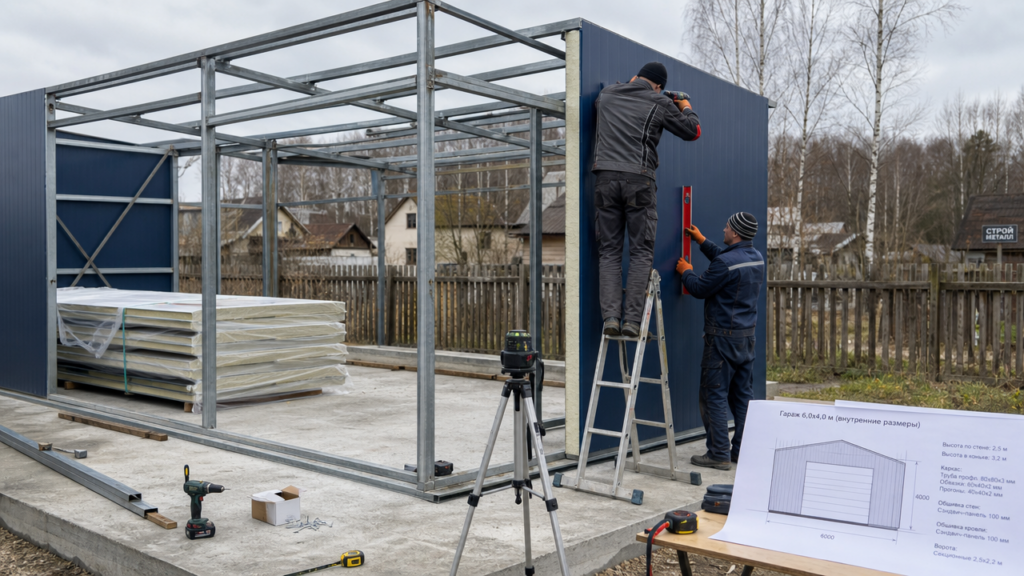

Монтаж стен начинаем от угла с установки цокольного доборного элемента. На нижний прогон каркаса клеим уплотнительную ленту из вспененного полиэтилена 10 × 10 мм. С торца панели, который пойдёт на цоколь, вынимаем 15 мм утеплителя снизу снаружи, чтобы металл плотно сел на доборный элемент. Первую панель ставим вертикально, замок «шип в паз» направляем гребнем вперёд. Проверяем отвесом с двух сторон: отклонение больше 1 мм на метр недопустимо.
Перед соединением следующей панели на внутреннюю поверхность замка наносим силиконовый герметик полосой 5–6 мм. Панель поднимаем вдвоём: один монтажник прижимает стык, второй сверху вниз закручивает саморезы. Если высота стены больше длины панели, например 3 метра каркаса против панели 2,5 метра, монтаж ведём ярусами: сначала нижний ряд по всему периметру, потом верхний, с перевязкой вертикальных швов не менее 300 мм. Горизонтальная раскладка для гаража возможна, но только при высоте до 2,5 метра, когда панель перекрывает всю стену без доборов.
Правила монтажа стеновых сэндвич-панелей на углах и примыканиях
Наружные углы закрываются уголками из оцинкованной стали 0,5 мм с полками 100 × 100 мм. Перед установкой уголка под него укладываем полоску уплотнительной ленты, а крепим заклёпками или саморезами с шагом 300 мм. Не оставляйте зазор между панелью и уголком больше 3 мм: в него попадает вода при косом дожде.
Примыкание к воротам гаража делаю с помощью доборного элемента 50 × 50 мм из того же металла. Зазор между панелью и рамой ворот держу 20 мм на случай теплового расширения стали. По периметру рамы ворот перед установкой стены наклеиваю эластомерную ленту шириной 30 мм. Тонкий момент у бетонного пола: нижний торец панели не должен стоять в луже, поэтому цокольный отлив выношу на 50 мм от плоскости стены.
Монтаж кровельных панелей и вентиляция гаража
Кровлю гаража из сэндвич-панелей кладу с уклоном не менее 7 градусов, иначе вода стоит в замках. Для гаража односкатная крыша проще: верхний прогон каркаса выше нижнего на 600–700 мм при длине ската 6 метров. Кровельную панель толщиной 120 мм начинаем укладывать от карниза. Первый лист выравниваем по свесу с вылетом 150 мм, к прогонам крепим саморезами 5,5 × 80 мм с шагом 300 мм по крайним опорам.
Поперечные стыки кровельных панелей герметизируем герметиком и перекрываем коньковой планкой, если скат один. Для двухскатной крыши конёк закрываем готовым элементом из листа 0,5 мм с заходом на обе стороны 150 мм. Свесы подшиваем софитами или перфорированной лентой, оставляя продух. В гараже без вентиляции выхлопные газы и конденсат быстро повреждают металл изнутри, поэтому ставьте приточную решётку в нижней части задней стены и вытяжной дефлектор на крыше. Площадь вентиляции для гаража 24 квадратных метра: 200 см² притока и 150 см² вытяжки.
Сборка гаража 4 × 6 метров из сэндвич-панелей с каркасом из профтрубы занимает 7–10 дней силами двух монтажников, если панели пришли раскроенными по проекту. После монтажа пройдите по периметру с фонариком у стыков, затяните все саморезы и проверьте слив воды с отливов. Каждый незакрытый торец панели закрывайте доборным элементом с уплотнителем, иначе первый же дождь покажет, где вы сэкономили на герметике.
