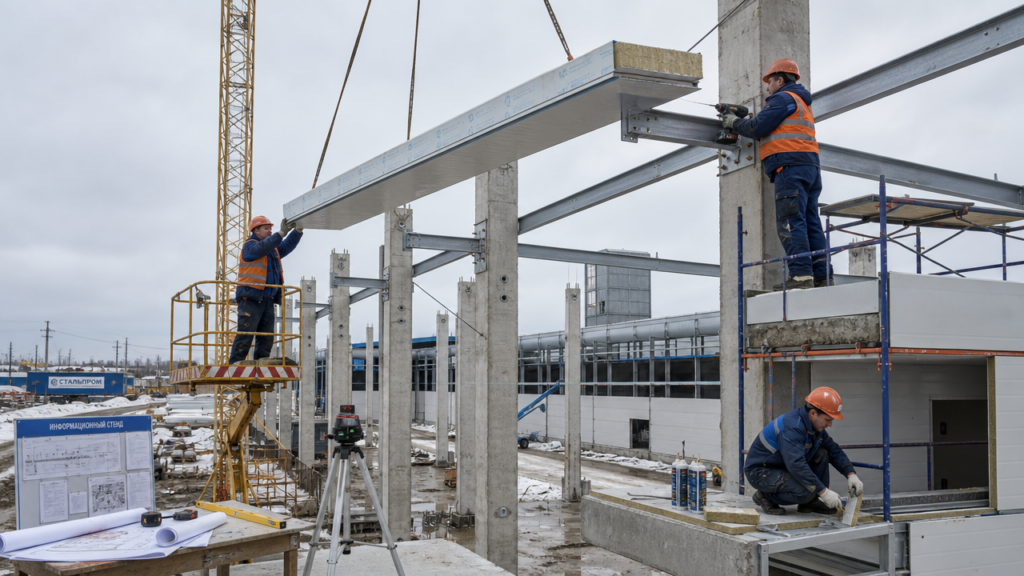

На объекте с ЖБ колоннами шагом 6 м и панелями длиной 12 м бригада чаще всего теряет время не на подъёме, а на выравнивании опорной плоскости. Если после установки колонн отклонение по осям превышает 10 мм, прямой монтаж кровельной панели к бетону не имеет смысла: замки не сойдутся, а в середине пролёта появится винт. Поэтому первое действие при монтаже сэндвич панелей по жб колоннам — проверка геометрии и закрепление металлической обвязки.
Опорный контур под кровельные панели делаем из швеллера или прямоугольной трубы. К колонне крепим его на анкерные шпильки М12 через закладную пластину, шаг крепления 400-500 мм. Если закладных нет, бурим отверстие глубиной не меньше 120 мм под химический анкер и ставим пластину толщиной 8-10 мм. Просто крутить кровельный саморез в бетон нельзя: он не держит растягивающую нагрузку от панели при ветровом отсосе.
Допуски по колоннам и подготовка стыков
Перед подъёмом панелей проверяем вертикальность колонн отвесом или лазерным нивелиром. Допустимое отклонение — ±5 мм на всю высоту колонны. Если колонна ушла больше, ставим выравнивающие пластины толщиной 1-3 мм между закладной и обвязкой. Стык между соседними панелями по железобетонной колонне оставляем 10-20 мм, заполняем его минеральной ватой и закрываем нащельником. На углах обязательно добавляем стойку из профильной трубы 80х80х4 мм, иначе угловой замок панели останется без опоры.
Для кровли с уклоном меньше 7 градусов сэндвич-панели не использую. Вода застаивается в поперечных замках, и через 2-3 сезона появляется коррозия. На складах и ангарах с шагом колонн 6 м уклон делаю 10-12 градусов, тогда снег сходит сам. В Норильске монтаж крыши с сэндвич панелей рассчитываем на снеговую нагрузку 250-300 кг/кв.м, поэтому толщина кровельной панели с минеральной ватой не ниже 150 мм, а при пролёте более 4 м — 200 мм.
Крепёж кровельных панелей к прогонам
Кровельную панель к металлической обвязке крепим самонарезающими винтами 5,5х80 с шайбой 19 мм из EPDM-резины. Шаг по краю листа — 400 мм, в средней части панели — 500 мм. В гребень замка саморез ставим перпендикулярно поверхности, без наклона. Если наклон есть, уплотнитель шайбы не прилегает и вода попадает в утеплитель. На одном пролёте длиной 12 м уходит примерно 45-50 саморезов. Слишком частый крепёж не нужен: больше отверстий — больше мостиков холода и мест для протечки.
Торцевые свесы панели за край прогона делаем не больше 150 мм. При большем выпуске лист начинает вибрировать под ветром и отрывает крепёж. Ветровую нагрузку считаем для региона, в Норильске она доходит до 48 м/с, поэтому крайние саморезы дублируем через 200 мм, а на коньке ставим фасонный элемент с уплотнительной лентой 20х20 мм.
Траверса для монтажа сэндвич панелей крыши
Панель длиной 12 м и толщиной 150 мм весит около 280-320 кг. Поднимать её за две точки стропами нельзя: лист перегибается, появляется остаточная деформация обшивки. Используем траверсу длиной 4-6 м с двумя или тремя точками подвеса. Расстояние между стропами — не более 3-4 м. Стропы только текстильные, ширина ленты 100-150 мм. Стальной канат или цепь режут кромку панели.
На траверсе цепляем панель за монтажные отверстия в замке, если завод их предусмотрел, либо за специальные захваты с резиновыми накладками. Поднимаем плавно, на высоту 300-400 мм проверяем горизонтальность. Если одна сторона ниже на 15-20 мм, переставляем стропы. После подачи панели на кровлю позиционируем её без ударов, сдвигаем поперечно, а не вдоль замка, чтобы не смять уплотнитель. Ходить по панели до полного закрепления запрещено: точечная нагрузка от человека 80 кг продавливает минеральную вату в месте опоры на прогон.
Монтаж сэндвич панелей на балконе: узлы к бетонному парапету
Если вы обшиваете балкон или лоджию сэндвич-панелями, то крепить панель напрямую к бетонному парапету дюбелем по бетону 6х60 можно только в нижней опорной зоне с шагом 300 мм. Для вертикальных стенок балкона нужен каркас из бруса 50х50 мм или оцинкованного профиля 60х27 мм. Каркас анкерим к плите перекрытия и к парапету. Панели толщиной 50-80 мм с пенополистирольным или минераловатным сердечником ставим в паз замка, крепим саморезами с прессшайбой 4,2х25 к каждому профилю.
Кровлю балкона из сэндвич-панелей опираем не на сам парапет, а на выносную раму из трубы 40х40х2 мм, закреплённую к несущей стене анкерами М10 с шагом 500 мм. Панель кровли балкона достаточно толщиной 40-50 мм, если балкон не отапливается. Уклон от стены наружу делаем 3-5 градусов, стык со стеной закрываем пристенным уголком с герметиком. В таком узле вода не затекает под панель даже при косом дожде.
Порядок работ и контроль герметизации
На кровле из сэндвич-панелей после полного крепления проходим все стыки. Замки очищаем от пыли и обезжириваем, затем наносим бутиловую ленту 3х15 мм и закрываем стыковочной планкой. Ендову и конёк герметизируем полиуретановым герметиком с адгезией к оцинковке не ниже 0,5 МПа. Любой пропущенный стык даёт течь не сразу, а через сезон, когда уплотнитель потеряет эластичность на морозе минус 35.
Бригада из трёх человек за смену ставит 80-100 кв.м кровельных панелей при готовом каркасе и подаче траверсой. Основная потеря времени — это подгонка первого ряда. Пока первая панель не выставлена по свесу и не закреплена в трёх точках, остальные не поднимаем. Тогда последующие ряды идут быстро, а замки сходятся без зазоров и подрезки.
