Сэндвич-панель весит 40-60 кг на квадратный метр, требует точного позиционирования и герметизации каждого стыка. Неправильный монтаж приводит к протечкам уже через два года. Здесь описано, как делается работа на реальных объектах — от подготовки каркаса до завершающей герметизации.
Подготовка каркаса и расчёт нагрузок
Перед укладкой проверяем несущую конструкцию. Кровельные панели ложатся на прогоны (обычно двутавр или лонжероны из профтрубы) с шагом 600-1200 мм в зависимости от толщины панели и снеговой нагрузки в регионе. Панель толщиной 100 мм выдерживает распределённую нагрузку около 1500-2000 Па, панель 150 мм — 2500-3500 Па. В Подмосковье с расчётной снеговой нагрузкой 180 кг/м² можно использовать панель 100 мм на прогонах через 1000 мм. В Саратовской области (80 кг/м²) допускается шаг 1200 мм.
Измеряем горизонтальность прогонов уровнем — допуск не больше 5 мм на 3 метра. Если верхняя полка неровная, панель ляжет волной, и вода найдёт путь через стык. На одном объекте в Ярославле бригада пропустила эту проверку, положила панели на неровный каркас с перепадом 8 мм. Уже в первый дождь вода потекла в зале через два месяца после сдачи. Пришлось поднимать панели и подложить выравнивающие пластины.
Уклон кровли должен быть не менее 7 градусов — это 12-15 см перепада по высоте на 1 метр ширины. Меньший уклон опасен: вода задерживается в замках панелей, и при отрицательных температурах лёд расширяется, разрывая герметик.
Инструменты для поднятия и монтажа

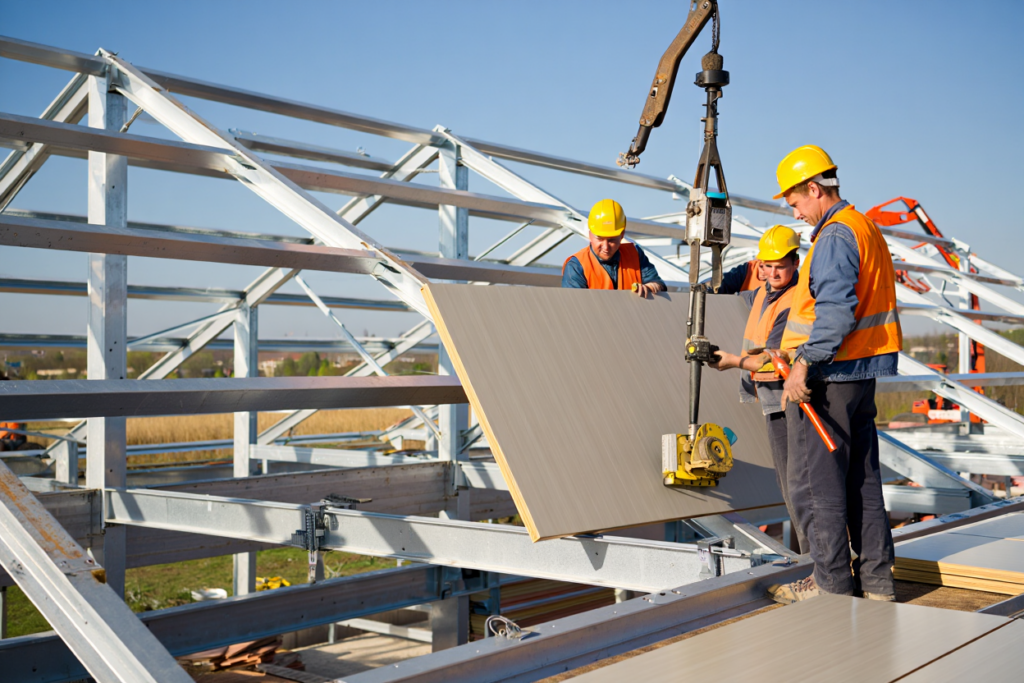

Для работ на высоте нужны специальные приспособления. Захват для сэндвич-панелей — это устройство с вакуумными присосками или механическими зажимами, которое держит панель горизонтально при подъёме краном. Модель ТИ-СПк-0,300 берёт панели 80-270 мм толщины, грузоподъёмность 300 кг, подходит для панелей длиной до 11 метров. Более мощный захват ТИ-СПк-0,550 (550 кг, панели до 320 мм) используют для длинномерных панелей 12-14 метров. Стоимость такого оборудования 17-30 тысяч рублей; если монтируете в год 2-3 кровли, выгоднее взять в аренду за 2-3 тысячи на объект.
На площадке нужны:
- электрический шуруповёрт с регулируемой мощностью 18-24 В
- ножницы по металлу (ручные или электрические) для обрезки панелей
- уровень и рулетка 10-25 метров
- монтажный нож для герметика
- трубка герметика (полиуретановый или силиконовый, морозостойкая марка для кровли)
- мягкая подкладка под коленями при работе на панели
Технология монтажа: от первой панели к завершению
Начинаем с нижнего края кровли, укладывая первую панель параллельно свесу. Проверяем её положение уровнем вдоль и поперёк — панель не должна быть перекошена. Крепим к прогонам самонарезающими винтами 5,5 х 60 мм (для панели толщиной 100-120 мм) или 5,5 х 80 мм (для панели 150+ мм). Шаг крепления по краю панели 400 мм, в середине 500 мм. На панель шириной 1000 мм и длиной 6 метров уходит около 28-32 винтов.
Винт должен входить под углом 90 градусов к плоскости панели, иначе головка не достанет прижимную шайбу и крепление будет неплотным. При закручивании винт должен прижать верхний металл к утеплителю с небольшим сопротивлением, гайка не должна вдавливаться и деформировать металл. На хорошем шуруповёрте выставляют момент затяжки 3,5-4,5 Нм.
Герметизация стыков — главная защита от протечек
Герметик наносим перед укладкой следующей панели. В продольном стыке герметик укладывают в две линии: одну в замке панели, вторую по верхней полке нижней панели перед тем, как положить верхнюю. Слой герметика должен быть сплошным, толщиной 4-5 мм, без пробелов.
На объекте в Тульской области подрядчик сэкономил на герметике и нанёс его прерывистыми полосками. Через год обнаружилась колония грибка под верхним слоем кровли на 50 квадратных метрах — влага просочилась в щели между полосками герметика. Переделка кровли с полной заменой панелей обошлась дороже, чем стоимость герметика на всё здание.
Поперечный стык требует установки соединительного профиля, если это предусмотрено проектом. Профиль вставляется в пазы соседних панелей и герметизируется по контуру. Если профиля нет, наносим герметик по всей ширине стыка, заполняя зазор между панелями толщиной 15-20 мм.
Процесс укладки кровли
Первую панель кладём с выступом за край каркаса на 50-100 мм — это исключает попадание дождя в щель между кровлей и стеной. Если панель имеет механический замок, её нижний край должен полностью войти в замок нижней панели перед затягиванием винтов.
Вторую панель сдвигаем поперёк так, чтобы её верхний край встал в замок (или прижался к полке) первой панели с усилием 2-3 кг — это показывает, что соединение плотное. Наносим герметик, закручиваем винты. Скорость монтажа на площадке с опытной бригадой составляет 15-20 квадратных метров за смену при условии, что панели раскроены по проекту и доставлены на крышу.
После укладки всех панелей проходите по кровле в мягкой обуви и проверяете каждый винт — переходите шуруповёртом по всему покрытию, убеждаясь, что крепления достаточно затянуты. Это занимает 1-2 часа на 300 квадратных метров, но избавляет от скрипа и вибрации через год эксплуатации.
Защита и доставка на объект
Панели приходят с защитной плёнкой на лицевой стороне. Снимаем плёнку только после завершения монтажа — царапины от инструмента и обуви монтажников уже не отремонтировать. На торцах плёнку удаляем перед стыковкой, иначе герметик не сцепится с металлом.
Доставку организуем так, чтобы панели лежали горизонтально на опорах, расстояние между опорами 1,5-2 метра. При вертикальной установке панель может согнуться под собственным весом, и замок деформируется.
После полного монтажа кровли устанавливаем конёк, если это требуется проектом, проверяем герметизацию вводов вентиляции и антенн. Кровля готова к эксплуатации через сутки после окончания работ, если герметик полностью высох.
Профессиональная бригада из 4-5 человек монтирует кровельное покрытие площадью 500-600 квадратных метров за 3-4 недели при условии стабильной сухой погоды и своевременной доставки материала. В смету входят расходы на герметик (150-200 рублей на 1 м²), крепёж (100-150 рублей на 1 м²) и работу (300-500 рублей на 1 м² в зависимости от региона и сложности кровли).
