Навешивать трёхслойную панель на каркас без понимания узлов крепления и распределения нагрузки — частая ошибка новичка. Перед началом работ нужно определить тип панелей, проверить проектные данные и подготовить оснастку. Разберу порядок монтажа: от захвата панели до крепления финишных планок.
Подготовка инструмента и оснастки
Первым делом соберите комплект под конкретный тип панелей: стеновые, кровельные или угловые. Панели применяют для стен, кровли, перегородок и облицовки фасадов. Их толщина обычно находится в диапазоне от 40 до 250 мм, а для отдельных конструкций — до 320 мм.
- Шуруповёрт с регулировкой крутящего момента — затягивать саморезы нужно без чрезмерного усилия, чтобы не повредить металлическую обшивку и резьбовое соединение.
- Свёрла по металлу — могут понадобиться при работе с толстой обшивкой и отдельными узлами крепления.
- Захваты для сэндвич-панелей — устройства для перемещения и монтажа листов без перекосов. Их выбирают по типу конструкции и грузоподъёмности. Выпускаются механические, вакуумные, магнитные, листовые и трубные варианты.
- Траверса с текстильными стропами — подходит для длинных и тяжёлых панелей, а также для подъёма кровельных элементов под углом. Оснастка длиной 2 м с грузоподъёмностью до 550 кг рассчитана на панели толщиной 80–320 мм.
- Герметик и монтажная пена — применяются в замках и узлах примыкания согласно проекту и инструкции к панелям. Для утеплителей на основе полиуретана и PIR следует использовать совместимые составы.
Для видеообучения выбирайте материалы, снятые на реальных объектах. В таких роликах показывают полный цикл работ: распаковку, удаление защитной плёнки, установку панелей на каркас и нанесение герметика. Отдельные инструкции посвящены стеновым, кровельным и угловым панелям.
Вертикальная укладка стеновых панелей

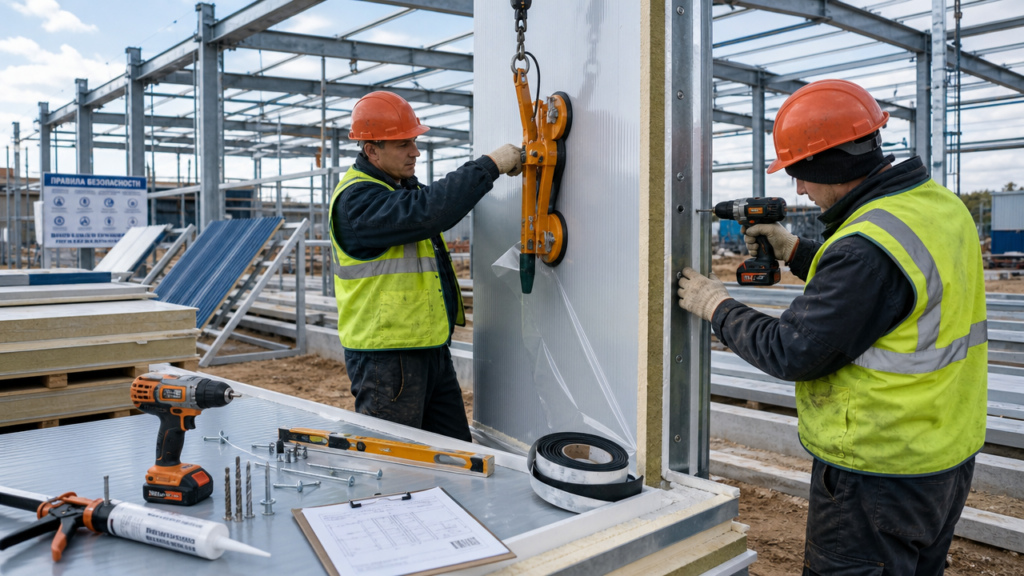

При вертикальной установке начните от угла здания. Первый лист задаёт плоскость всей стены, поэтому его нужно проверить по отвесу и проектным отметкам. Крепление выполняют самонарезающими винтами, тип и длину которых подбирают по толщине панели, материалу каркаса и расчётной нагрузке.
Стык между панелями заводите в замок шип-паз. Перед соединением нанесите герметик в соответствии с технологической картой. Замковое соединение и герметизация уменьшают риск появления мостиков холода и проникновения влаги. После стыковки закрепите листы на каркасе, контролируя положение панели и плотность прилегания.
Для стеновых панелей применяют вертикальный или горизонтальный монтаж. Выбор направления зависит от высоты здания, расположения прогонов и проектного решения. Панели с соединением шип-паз выпускаются с одинарным, двойным и тройным замком.
Горизонтальный монтаж и наращивание по длине
При горизонтальной установке монтаж ведут снизу вверх. Первый ряд укладывают на подготовленное основание, цоколь или отлив и выравнивают по уровню. Следующий ряд соединяют с нижним через замок, предварительно проверив геометрию и состояние стыка.
На участках горизонтального соединения используют герметик и крепёж, предусмотренные проектом. Не закрепляйте лист без привязки к каркасу: нагрузка должна передаваться на прогоны или стойки. Перед затяжкой саморезов проверьте, что панель не смещена и не имеет перекоса.
Кровельные панели: уклон, герметик и крепление
Кровельные панели устанавливают на подготовленные прогоны с учётом проектного уклона. Для панелей с замковым соединением важно обеспечить отвод воды и плотное сопряжение элементов. Минимальный уклон определяется конструкцией панели и проектными данными.
Техника укладки такая:
- Поднимайте панель с помощью траверсы или подходящих захватов, не перегибая её и не повреждая кромки.
- Первый лист выровняйте относительно карнизного свеса и соседних конструкций.
- Перед укладкой следующей панели нанесите герметик в замковую зону по всей длине, если это предусмотрено технологией.
- Закрепляйте кровельные панели длинными саморезами, подобранными по толщине утеплителя и материалу основания.
- В коньковой зоне оставьте место для установки коньковой планки и выполните подрезку по проектному узлу.
При транспортировке и монтаже не допускайте ударов по металлическим листам. Повреждения полимерного покрытия могут привести к коррозии, особенно в местах стыков и креплений.
Монтаж планок на сэндвич-панели
Планки — это угловые, откосные и парапетные элементы из оцинкованной стали с полимерным покрытием. Они закрывают торцы панелей, углы здания и места примыкания. Крепление выполняют саморезами с пресс-шайбой и эластичной прокладкой, если такой способ предусмотрен проектом.
Перед монтажом внутренней угловой планки заполните полость между панелями минеральной ватой или монтажной пеной. Пена не должна распирать металл, поэтому наносите её умеренно и равномерно. Наружный угол закрывайте планками с нахлёстом. При соединении элементов по длине нижнюю планку заводят под верхнюю, а стык герметизируют.
Устройство для монтажа сэндвич-панелей: что выбрать
Захваты делятся на механические, вакуумные, магнитные и траверсные. Для небольших панелей подойдут ручные механические захваты, если их грузоподъёмность соответствует массе листа. При выборе учитывайте толщину панели, ширину захвата и способ фиксации.
Для длинных и тяжёлых панелей применяют траверсу. Она распределяет нагрузку по нескольким точкам и снижает риск прогиба при подъёме. Оснастка грузоподъёмностью до 550 кг подходит для соответствующих по массе элементов; перед работой проверьте состояние строп, зажимов и крепёжных узлов.
Захваты для сэндвич-панелей также выбирают по условиям объекта: высоте подъёма, длине листов, типу поверхности и доступному подъёмному оборудованию. Универсальных параметров для всех задач нет.
Частые ошибки и контроль качества
После каждого ряда проверяйте плотность замков, положение листов, состояние покрытия и надёжность креплений. На поверхности не должно быть вмятин, сколов и повреждений защитного слоя. Замковые соединения и места примыкания должны быть герметичными.
Если монтаж идёт зимой, защитную плёнку снимайте по технологии, уделяя особое внимание торцам и замковым зонам. Полное удаление плёнки с лицевой стороны выполняйте на этапе, предусмотренном инструкцией: при низкой температуре материал может рваться и оставаться на металле.
Перед началом работ изучите проектные узлы, схему транспортировки и инструкцию по монтажу конкретного типа панелей. Видео с реальной площадки поможет увидеть последовательность операций, но не заменяет проектные требования и расчёт креплений.
