До начала работ проверьте металлокаркас по проекту. Каркас должен быть ровным, без заметных отклонений и повреждений. Очистите опорные поверхности от грязи, льда и наплывов сварки. Металл должен быть сухим.
Монтаж сэндвич-панелей на металлокаркас зависит от состояния основания и типа каркаса. Для металлического каркаса применяют крепёж с термошайбами. Между опорой и панелью укладывают уплотнительную ленту. Это помогает защитить соединение от влаги и снизить риск повреждения панели.
До установки панели защитите их от влаги. Работы выполняйте по проекту с учётом расположения прогонов, колонн и узлов крепления.
Строповка и подъём панелей

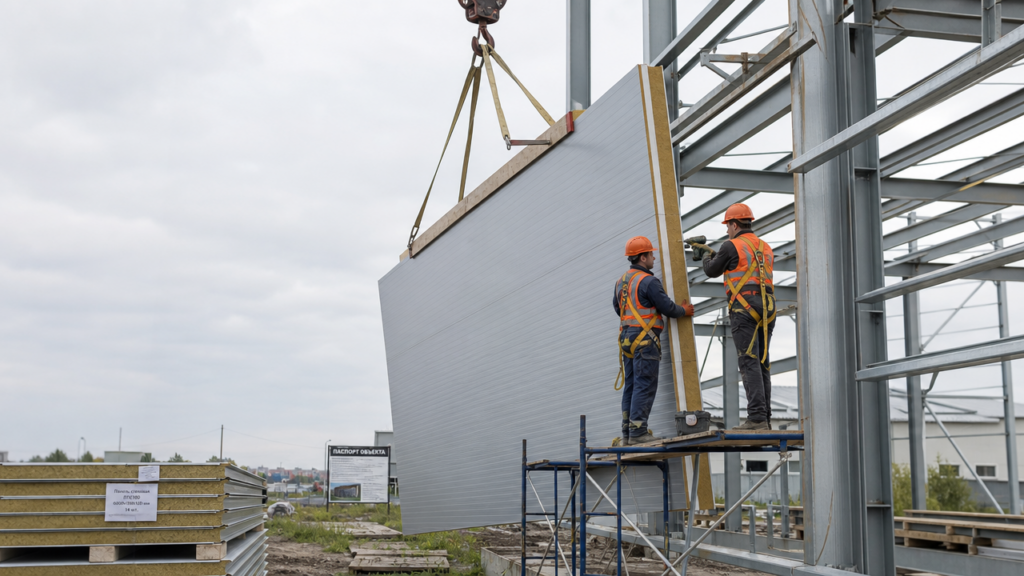

Строповка сэндвич-панелей при монтаже должна защищать обшивку и замки от повреждений. Для подъёма используют текстильные, вакуумные или механические захваты. При работе с текстильными стропами применяют распорные доски с выступом 15–20 мм. Они не дают стропам повредить кромку панели.
Угол между ветвями стропа не должен превышать 90 градусов. Грузоподъёмность оснастки должна соответствовать массе панели. Для длинных панелей используют два захвата на траверсе. Зажимные захваты оснащают резиновыми накладками, чтобы не повредить обшивку.
После подъёма панель страхуют текстильной петлевой стропой грузоподъёмностью 1 тонна, закрепляя её за монтажные проушины. Вертикальные панели поднимают через монтажные отверстия. Горизонтальные панели подают за замки, используя мягкие накладки.
Перед подъёмом вакуумным захватом снимите защитную плёнку с поверхности панели. Работники должны использовать средства индивидуальной защиты. Подъём выполняют плавно, без рывков, а на площадке не должно быть посторонних людей.
Крепление стеновых панелей
Стеновые панели крепят к металлическому каркасу самонарезающими винтами с термошайбами. Крепёж устанавливают только в несущий каркас и затягивают без чрезмерного усилия. Перекрученный винт может повредить обшивку и утеплитель, а недостаточно затянутый — ослабить соединение.
Монтаж выполняйте в соответствии с проектной схемой. Первую панель выставляйте ровно, затем соединяйте последующие панели замками. Перед окончательным креплением проверьте положение панели и плотность стыка.
При подгонке используйте пилы с мелким зубом или ножницы. Газовые резаки для резки панелей не применяют: высокая температура повреждает покрытие и утеплитель. После установки выполняйте герметизацию стыков и торцов по проекту.
Монтаж кровельных панелей
Кровельные панели монтируют после подготовки каркаса и выполнения необходимых работ со стеновыми панелями. Укладку ведут по проектной схеме, проверяя положение каждой панели относительно прогонов и соседних элементов.
До фиксации панель выравнивают по кромке и опоре. Продольные и поперечные стыки герметизируют предусмотренными проектом материалами. После установки защищают открытые участки утеплителя и выполняют финишную отделку узлов.
При монтаже нельзя допускать повреждения замков, обшивки и защитного покрытия. Панели не оставляют без защиты от влаги до завершения установки.
Требования технологической карты и типовые ошибки
Технологическая карта на монтаж сэндвич-панелей содержит последовательность операций, требования к оснастке и правила крепления. Перед началом работ проводят осмотр панелей, проверяют каркас и очищают поверхности. Способ крепления выбирают с учётом материала каркаса: для металлического используют термошайбы, для деревянного предусматривают гидроизоляцию, для бетонного применяют анкеры.
К распространённым ошибкам относятся подъём неподходящей оснасткой, нарушение угла между ветвями стропа, рывки при подъёме, повреждение замков и крепление к неподготовленному каркасу. Проблемы также возникают, когда панели оставляют без защиты от влаги или выполняют резку газовым инструментом.
Монтаж быстровозводимых зданий из сэндвич-панелей требует точного соблюдения проектной схемы и правил безопасности. Перед подачей панели проверьте состояние каркаса, оснастки и крепежа, а после установки — положение панели, плотность замков и герметичность стыков.
